В разделе представлены инструменты для предварительной резки труб и подготовки к сварке, а также сварочные аппараты различных типов для труб разных диаметров.

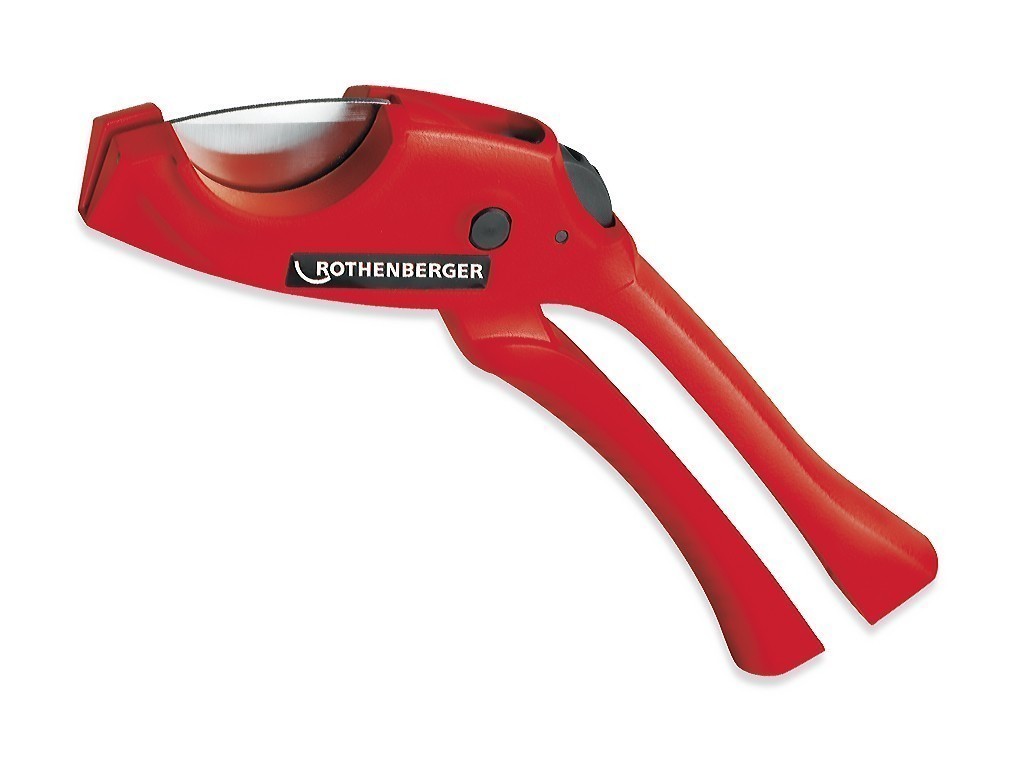

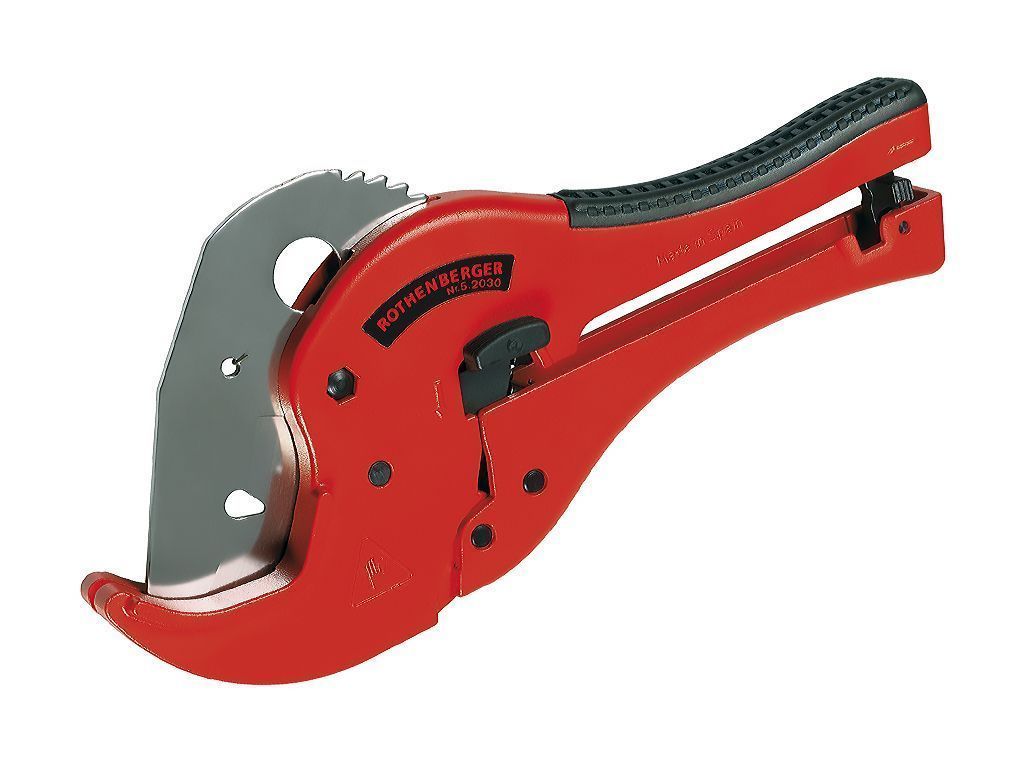

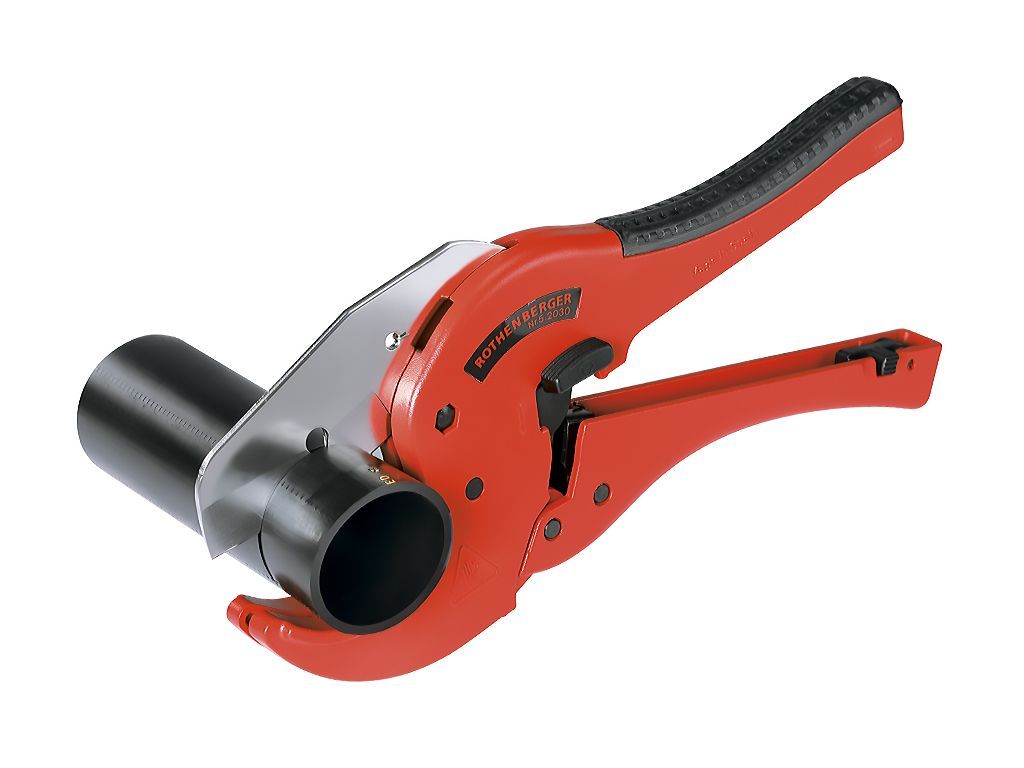

Для резки труб на отрезки необходимой длины перед сваркой могут использоваться разные инструменты. Для труб небольшого диаметра можно использовать ручные труборезы или специальные ножницы для резки пластиковых труб, для более крупных диаметров - гильотины. Для точной резки труб под заданными углами и в больших объемах (например, для изготовления отводов и тройников) используют крупные ленточнопильные станки, устанавливаемые на производстве.
Основные типы сварки пластиковых труб - раструбная, электромуфтовая и стыковая. Рассмотрим оборудование для сварки всех типов более подробно.
Сварочные аппараты для раструбной сварки Ротенбергер используются для сварки враструб труб из ПП, ПЭ, ПБ,ПВДФ - обычно это внутренние коммуникации водоснабжения и отопления. Это легкие и компактные устройства, обеспечивающие очень надежное соединение. Устройство и принцип работы раструбных аппаратов: на нагревательный элемент с двух сторон установлены дорн и муфта (гильза), которые также нагреваются. Одна из соединяемых труб вставляется в муфту, другая надевается на дорн, после чего происходит их нагрев и частичное оплавление. Затем трубы извлекаются из аппарата и вставляются одна в другую. Полученное соединение является более надежным, чем сварка труб встык, однако данный способ не удобен для труб большого диаметра. Максимальный диаметр труб при сварке враструб - 110 мм.
Электромуфтовая сварка полимерных труб - пожалуй, самый надежный вид соединения, и более того, самый универсальный, так как позволяет соединять даже трубы из разных пластиков. Этот вид сварки не требует горизонтального расположения труб и может производиться даже в труднодоступных местах, так как требует минимум места. Технология электромуфтовой сварки: две трубы соединяются с помощью пластиковой муфты с закладными металлическими нагревательными спиралями. При подаче электротока соответствующей силы и напряжения, спирали нагреваются и расплавляют муфту, которая образует из труб неразъемное соединение высокой степени герметичности. Задача сварочного аппарата - подать ток необходимой силы и напряжения. Электромуфтовые сварочные аппараты линейки Ротенбергер могут работать с трубами диаметром до 1200 мм - каждый аппарат рассчитан на свой диапазон диаметров труб.
Стыковые сварочные аппараты Ротенбергер служат для сварки труб из ПП, ПЭ, ПВДФ встык. Технически аппараты представляют собой конструкцию, состоящую из позиционера, нагревательного элемента и торцевателя. Позиционер имеет возможность перемещать трубы и соединять их с контролируемым усилием после нагрева. По типу привода сварочные аппараты делятся на две группы - механические и гидравлические. Аппараты с механическим приводом позволяют производить сварку труб диаметром от 20 до 250 мм. Соединение труб производится с помощью механического привода, усилием оператора. Сила сжатия контролируется по динамометрической шкале. Аппараты с гидравлическим приводом могут сваривать трубы диаметром от 40 до 1200 мм. Собственно, наличие гидропривода как раз и обусловлено тем, что трубы большого диаметра уже не получится стыковать вручную, так как они достаточно тяжелые и для их соединения требуется значительное усилие. Каждая из моделей стыковых сварочных аппаратов с механическим или гидравлическим приводом рассчитана работу с трубами определенного диапазона диаметров. Чтобы осуществлять неизменно точное позиционирование труб разных диаметров, предусмотрены специальные наборы редукционных вкладышей, которые вставляются между трубами и зажимами позиционера.
